Descargar Diagramas Eléctricos de Toyota Hilux GRATIS

Los diagramas eléctricos o esquemas eléctricos son representaciones en imágenes o dibujos de los circuitos eléctricos. Estos diagramas son representados mediante símbolos, líneas, combinaciones o números. Los diagramas eléctricos del Toyota Hilux muestran los componentes y la posición adecuada de estos.

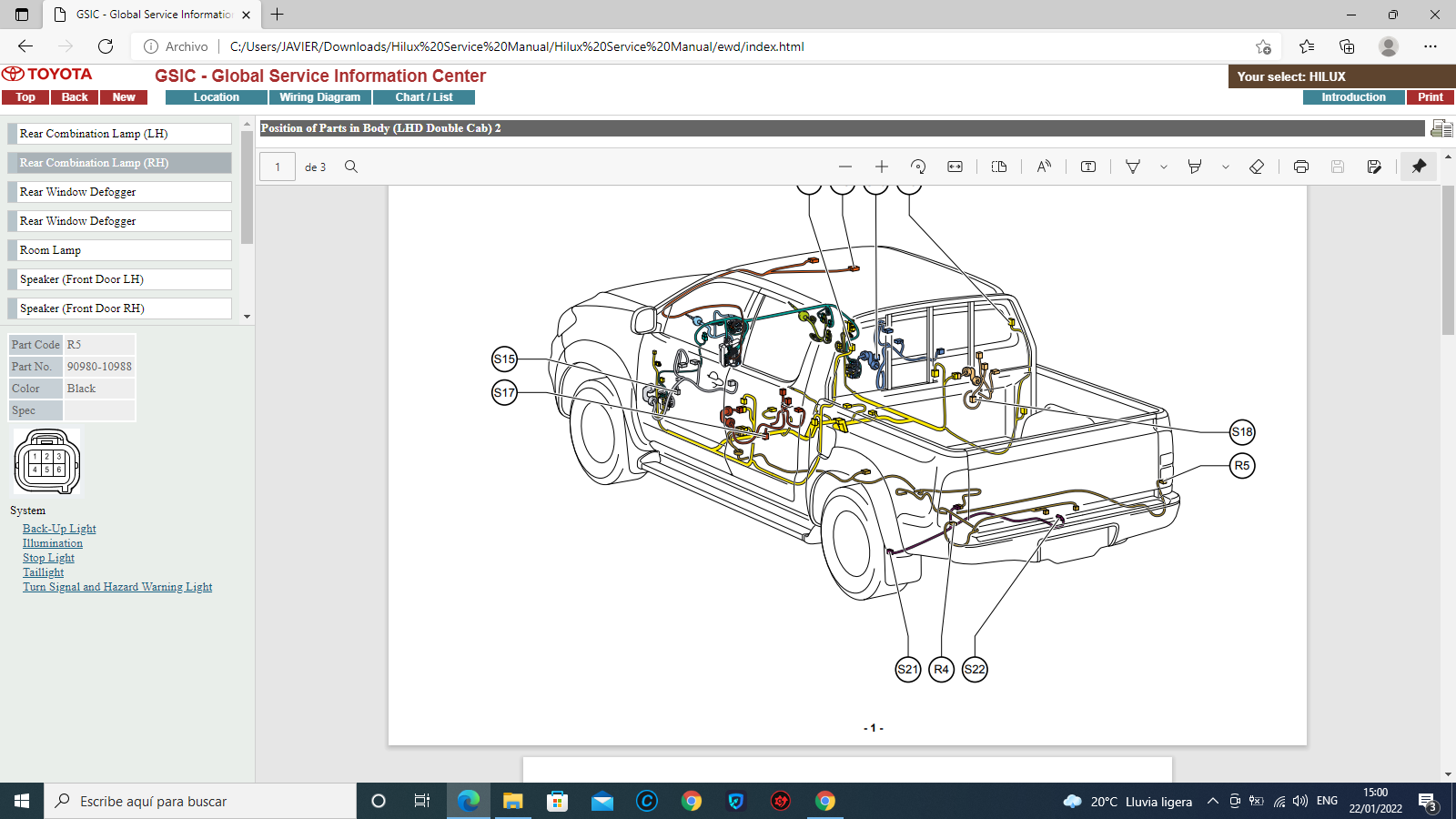

Este es el manual eléctrico original del OEM para los diagramas de cableado de Toyota Hilux en un formato de archivo PDF simple y GRATUITO . Es el mismo manual que utilizan los mecánicos de su concesionario Toyota local para diagnosticar y reparar su automóvil.

CÓMO LEER LOS DIAGRAMAS DE CABLEADO

- Muestra/Diagrama de cableado

- EMPALME OPCIONAL

- TERMINALES DE LA UNIDAD DE CONTROL Y TABLA DE VALORES DE REFERENCIA

- Descripción

- SÍMBOLOS DE CONECTORES

- INDICACIÓN DE MAZO DE CABLES - INDICACIÓN

DE COMPONENTES

- POSICIONES DEL INTERRUPTOR

- LÍNEAS DETECTABLES Y LÍNEAS NO DETECTABLES -

INTERRUPTOR MÚLTIPLE

- ÁREA DE REFERENCIA

Instalación, cableado eléctrico, hardware, ingeniería eléctrica, diagrama de circuito eléctrico

Categoría: Diagrama de

cableado automotriz Diagramas

de cableado eléctrico Diagrama de cableado de

bricolaje

diagrama de cableado básico Diagramas de

cableado e instalación diagrama

de cableado completo diagrama de cableado

del circuito diagrama de cableado

gratuito

En esta aplicación recomendamos muchas categorías sobre diagramas de cableado del vehículo

Esta aplicación informa y explica en detalle el diagrama de cableado para Toyota Hilux Vigo y también está equipado con cómo reparar o resolver problemas en los automóviles Toyota Hilux Vigo

Característica de la aplicación:

- Aplicaciones gratuitas - Aplicación

sin conexión y en línea

- Tamaño pequeño

- Actualizaciones mensuales

- Compatible con cualquier dispositivo

- Diagrama de cableado de muchas categorías al vehículo Diagrama de

cableado para Toyota Hilux Vigo

CONTENIDO:

Esquema del sistema

1. ABS

2. Aire acondicionado

3. Sistema de audio

4. Luces de respaldo

5. Carga

6. Encendedor de cigarrillos

7. Indicadores combinados

8. Ventilador de enfriamiento

9. Control de crucero

10. Conector de enlace de datos 3

11. Control de cerraduras de puertas

12. Transmisión controlada electrónicamente y A / T Indicadores

13. Control del

motor 14. Sistema inmovilizador del motor

15. EPS

16. Luces antiniebla delanteras

17. Limpiaparabrisas y lavaparabrisas delanteros

18. Faro

19. Bocina

20. Encendido

21. Iluminación

22. Luces interiores

23. Recordatorio principal

24. Recordatorio de luces

25. Sistemas de comunicación multiplex (CAN)

26. Toma de corriente

27. Recursos

28. Elevalunas eléctrico

29. Desempañador de luneta trasera

30. Limpiaparabrisas y lavaparabrisas trasero

31. Control remoto de espejos

32. Advertencia de cinturón de seguridad

33. Bloqueo de

cambios 34. SRS

35. Arranque

36. Pare la luz

37. Luces traseras

38. Antirrobo

39. Luces direccionales y de advertencia de peligro

40. Control de cerraduras de puertas inalámbricas

Al solucionar cualquier problema, primero comprenda el funcionamiento del circuito donde se detectó el problema (consulte la sección Circuito del sistema), la fuente de alimentación que suministra energía a ese circuito (consulte la sección Fuente de alimentación) , y los puntos de tierra (consulte la sección Puntos de tierra). Consulte el esquema del sistema para comprender el funcionamiento del circuito.

Cuando comprenda el funcionamiento del circuito, comience a solucionar el problema del circuito para aislar la causa. Utilice las secciones Ubicación del relé y Enrutamiento del cableado eléctrico para encontrar cada pieza, bloque de empalme y conectores del arnés de cableado, arnés de cableado y conectores del arnés de cableado, puntos de empalme y puntos de tierra de cada circuito del sistema. También se proporciona cableado interno para cada bloque de conexiones para una mejor comprensión de la conexión dentro de un bloque de conexiones. El cableado relacionado con cada sistema se indica en cada circuito del sistema mediante flechas (de ,a ). Cuando se requieran conexiones generales, consulte el Diagrama de cableado eléctrico general al final de este manual.
